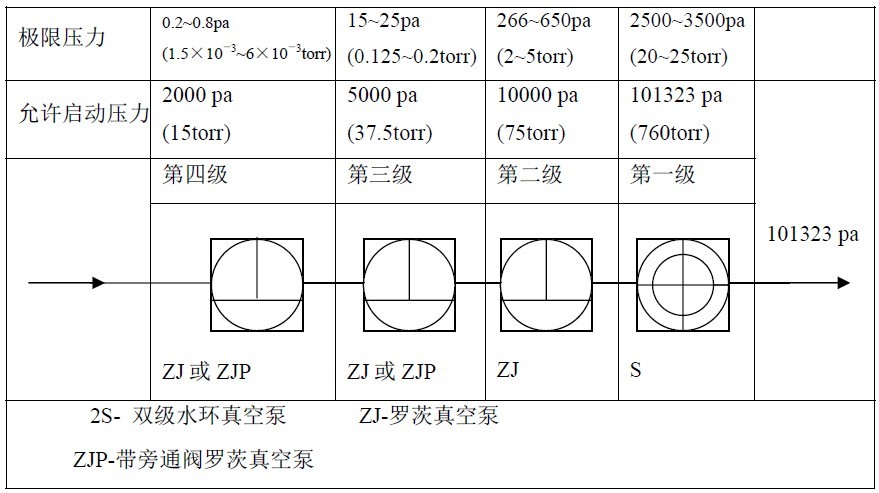

一、概 述JZJS 型羅茨泵水環泵真空機組,是以 ZJ 或 ZJP 型羅茨真空泵為主泵、以 S 型水環真空泵為前級泵的成套真空機組。用戶可通過電接點真空表(真空繼電器)和電氣控制系統來實現羅茨真空泵、水環真空泵的自動啟、停，自動過載、過熱保護；和對各類儀表、閥門進行自動控制的成套真空獲得設備。由于羅茨真空泵不能單獨使用，必須配置符合羅茨真空泵使用要求的前級真空泵來組成成套機組型式。JZJS 型羅茨水環泵真空機組，由于采用了水環真空泵作為前級泵，因而特別適用于抽吸濕度較大的氣體和含有較多水蒸汽及有一定腐蝕性和可凝性氣體的工業流程中。并且由于水環真空泵能適合在大氣至數千帕真空壓力范圍內長期工作，因此，羅茨水環真空機組可適合于：化工產品的真空蒸餾，真空蒸發，脫水結晶；輕紡工業的滌綸切片干燥、皮革制品的干燥，食品工業的冷凍干燥及電力工業三大件的真空浸漬，真空干燥等工藝。由于羅茨真空泵的壓縮比較小，為了使羅茨水環泵真空機組能達到更高的真空度和更大的抽氣效率，可采用多臺羅茨真空泵與一臺水環真空泵串聯來組成多級羅茨水環泵真空機組。真空機組的級數是由工作真空度來決定的，一般真空機組的極限真空必須比工作真空高半到一個數量級。根據各個真空系統工作壓力有所不同，在選配機組時必須掌握以下幾點：1. 主泵必須在其最佳工作范圍內工作；2. 主泵或中間泵與前級泵的壓縮比不得其超過允許范圍；3. 前級泵與羅茨泵的配比盡可能小，當前級泵性能有所下降時，對系統的抽真空性能不會有大的影響。本型號真空機組中各級羅茨真空泵與水環真空泵的連接形式及工作范圍可參看表一，在此表中我們列舉了一臺水環真空泵和一臺至三臺羅茨真空泵串聯組成的多級真空機組所能達到的真空范圍。一般一臺羅茨真空泵與一臺水環真空泵串聯而成的JZJS型二級機組的極限壓力僅為150~650pa左右，如采用二臺羅茨真空泵串聯一臺雙級水環真空泵則機組的極限壓力可達到 5~25pa。如再增加一臺羅茨真空泵則機組的極限壓力可更高，將達到0.1~0.2pa以上，因而用戶可根據不同的使用要求來正確選擇機組的級數。用戶如有特殊要求也可與本公司直接聯系，由本公司相關技術人員來選型。

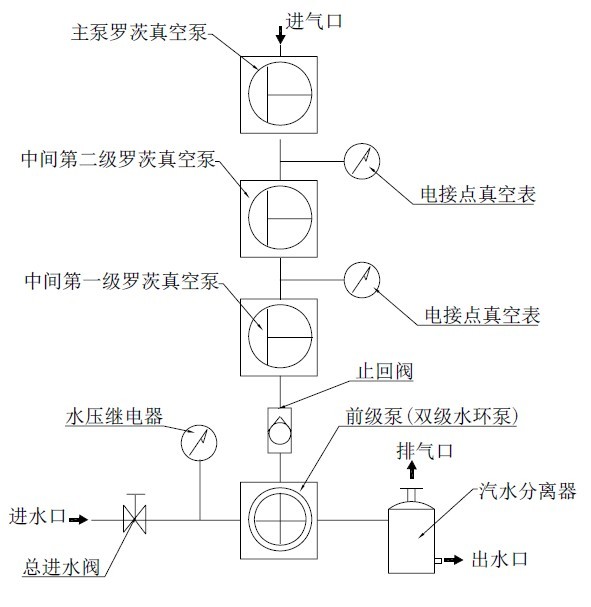

2015810144253二、工作原理及結構特點JZJS 型羅茨真空泵水環泵機組是由一臺或幾臺羅茨真空泵與一臺雙級水環真空泵串聯而成，具體結構如下圖,其中雙級水環泵叫前級泵,與被抽系統直接相連的羅茨真空泵叫主泵，與前級泵和主泵相連的羅茨真空泵叫中間泵(JZJS 型二級機組無中間泵)。由于普通型羅茨真空泵必須在一定允許的入口壓力（一定真空度）下才能啟動,因而在羅茨真空泵出口處須配備前級泵作為預抽。如果羅茨真空泵過早起動會造成羅茨真空泵的過載甚至損毀電機或損壞羅茨真空泵，因此必須嚴格控制羅茨真空泵的起動壓力。對于 JZJS型三級機組而言,主泵的前級泵是中間泵，而中間泵的前級泵即為雙級水環真空泵。對于 JZJS 型二級機組而言，主泵的前級泵即為雙級水環真空泵。各級真空泵的起動順序為：先起動前級水環真空泵，當水環真空泵將系統壓力抽到羅茨真空泵的起動壓力時再逐級起動中間羅茨真空泵和主泵羅茨真空泵。

2015810144211各級真空泵之間的抽速比(后級泵與前級泵的抽速比)要符合一定比例，如果前級水環真空泵抽氣能力不足則會使羅茨真空泵排氣不暢并出現過熱和過載情況。一般羅茨泵與水環泵的抽速比不宜大于 2，在真空度較低的工藝條件中的抽速比應小于 1:2。由于水環真空泵的抽速和水溫有密切關系，因此對于南方地區及無冷凍水的用戶尤其應注意真空泵的抽速配比。
